论氟塑料离心泵机械密封更换拆卸步骤

来源:http://www.lybeng.com 时间:2019-07-22 13:17:03 热度:

文章摘要

机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。 常用机封结构由静止环(静环)、旋转...

机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。

       常用机封结构由静止环(静环)、旋转环(动环)、弹性元件弹簧座、紧定螺钉、旋转环辅助密封圈和静止环辅助密封圈等元件组成,防转销固定在压盖上以防止静止环转动。

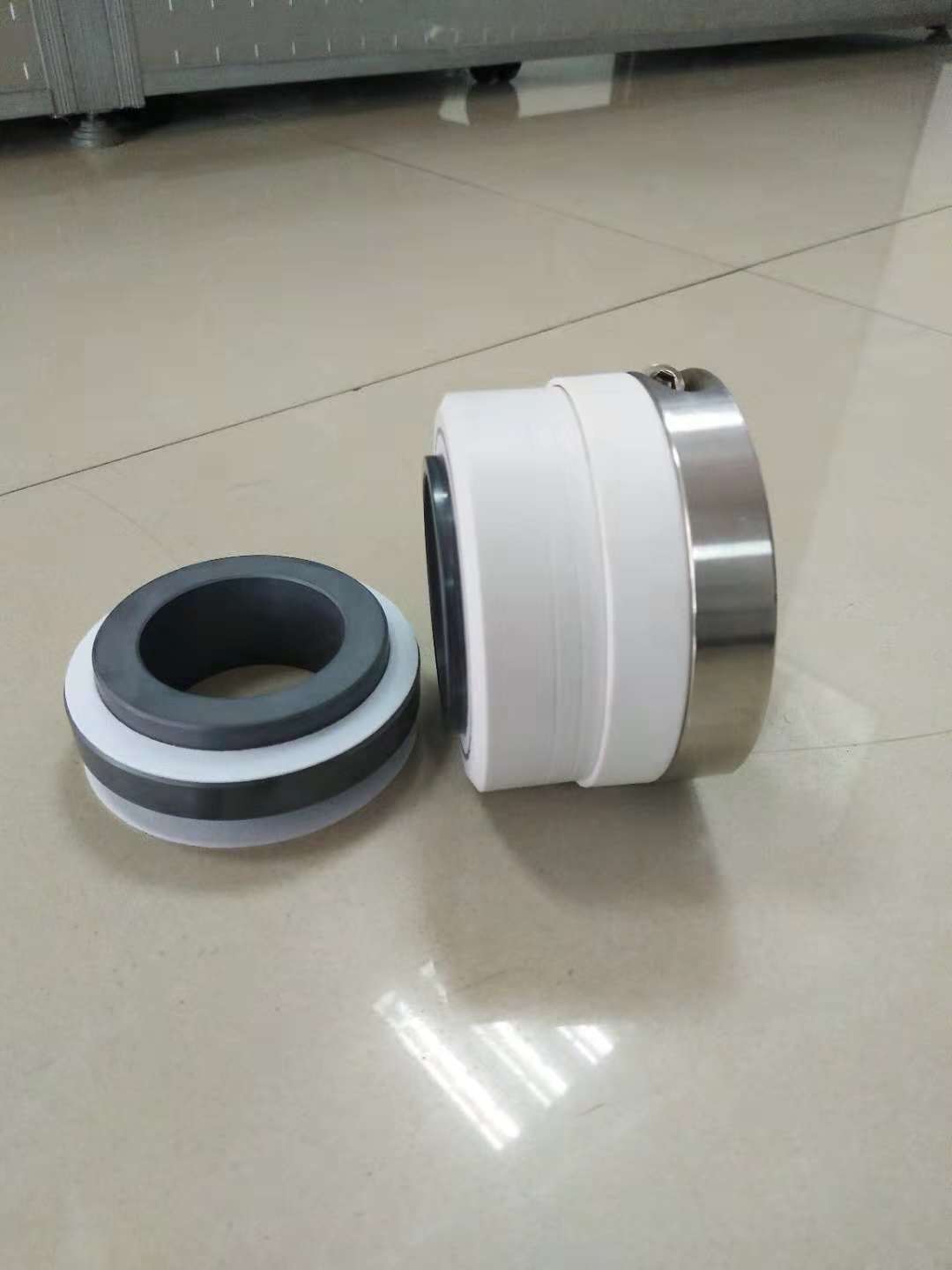

氟塑料离心泵常用的波纹管机械密封(见图):

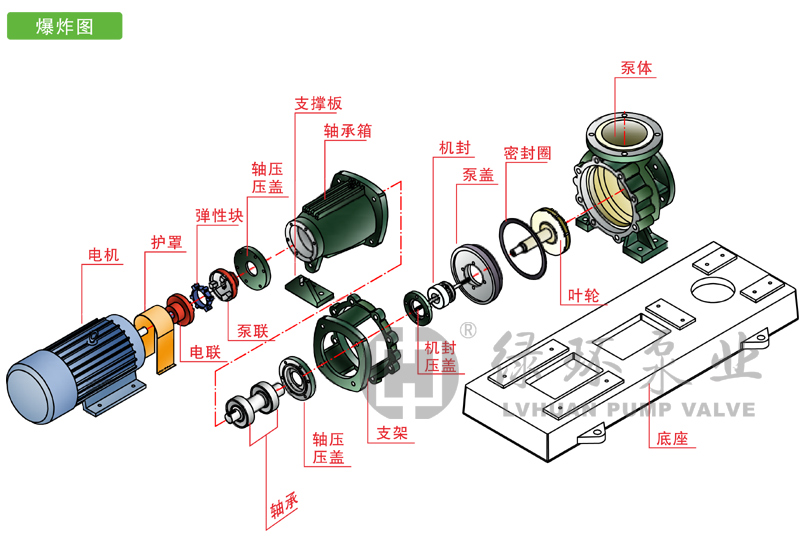

氟塑料离心泵的结构爆炸图(见图):



下面介绍拆卸的具体步骤:

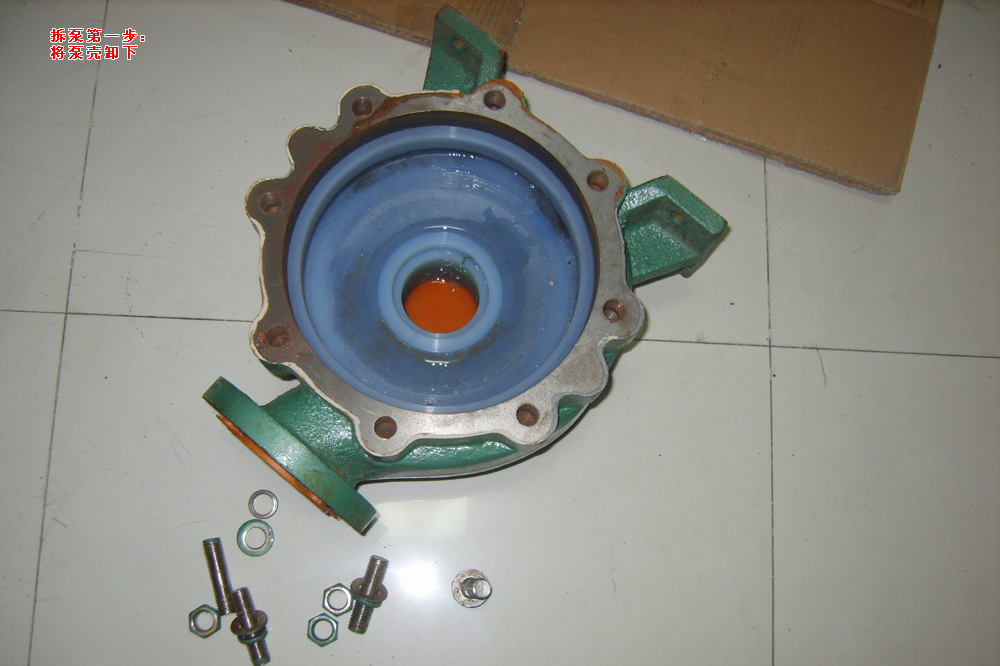

一、将泵壳卸下

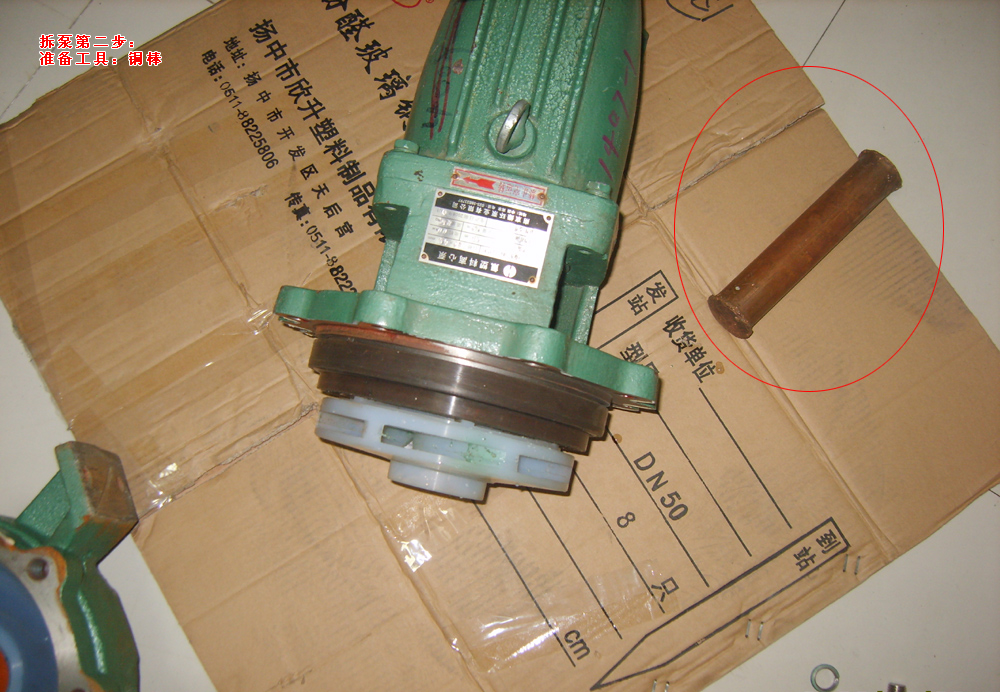

二、准备工具:铜棒或者其它工具

(注意:为何用“铜棒”,是因为铜棒的硬度比钢低,这样敲击的时候不会将拉杆螺栓敲变形)

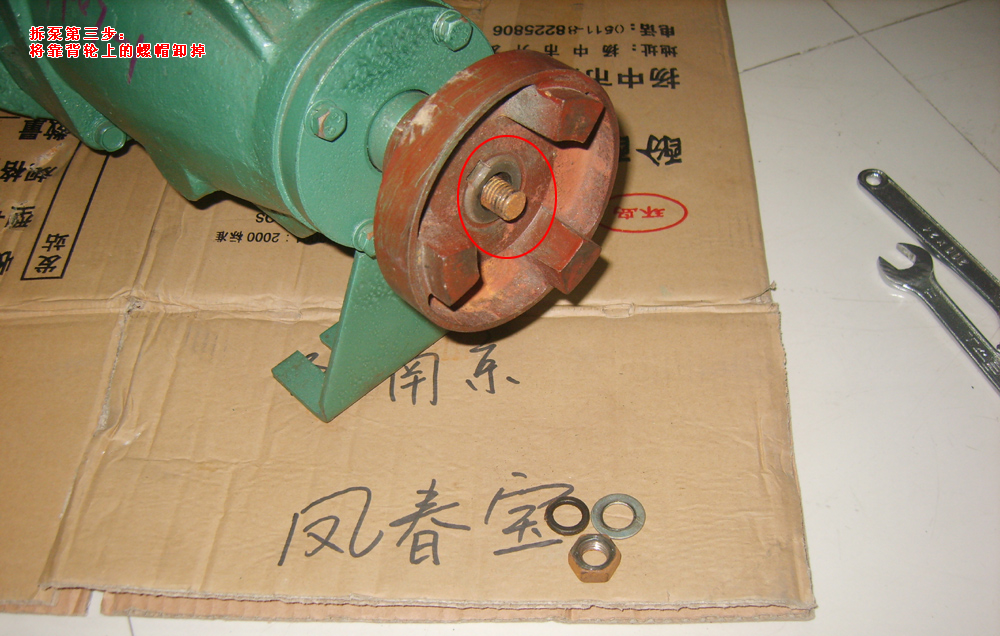

三、将靠背轮上螺帽卸掉

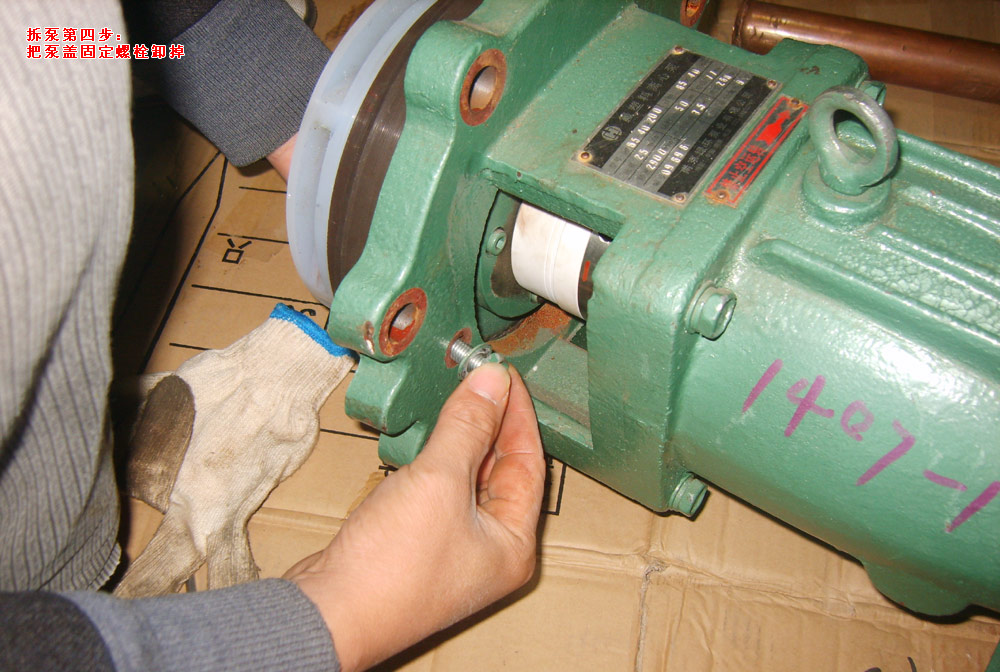

四、把泵盖上固定螺丝卸掉(如有)

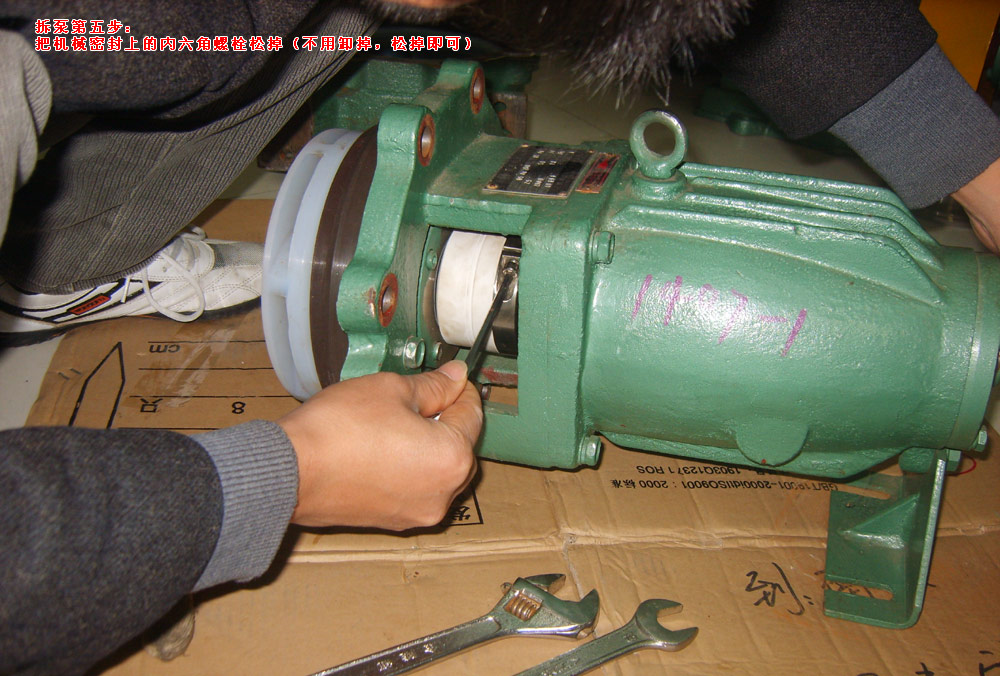

五、把机械密封上的内六角螺栓松掉(不要卸掉、松掉即可)

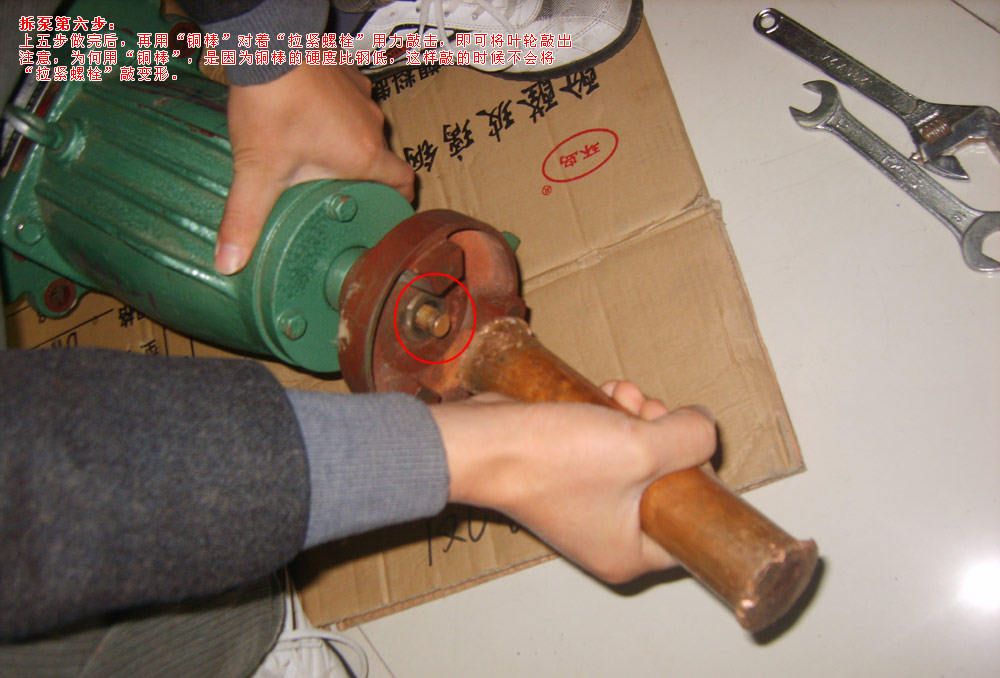

六、上五步骤完成,再用“铜棒”对着拉紧螺栓 用力敲击,即可将叶轮敲出

(注意:为何用“铜棒”,是因为铜棒的硬度比钢低,这样敲击的时候不会将拉杆螺栓敲变形)

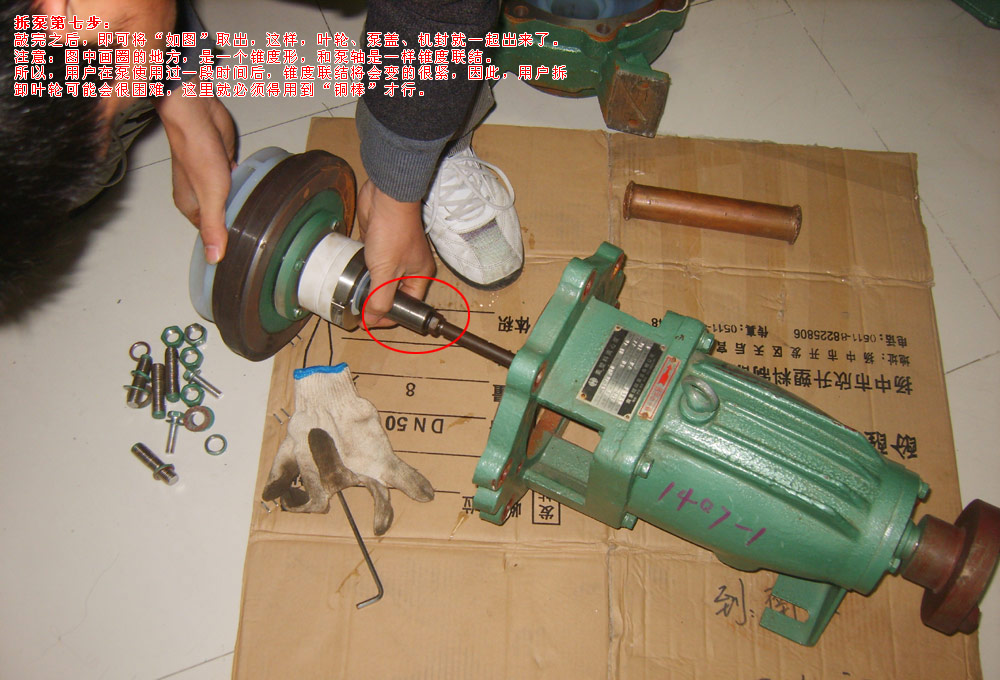

七、敲完之后,即可将“如图”取出,这样叶轮、泵盖、机械密封就一起出来了

(注意:图中画圈的地方,是一个锥度形,和泵轴是一样的锥度连接,所以,用户在泵使用过一段时间后,锥度连接会变的很紧,因此,用户拆卸叶轮可能会很困难,这里就必须得用到“铜棒”才行)

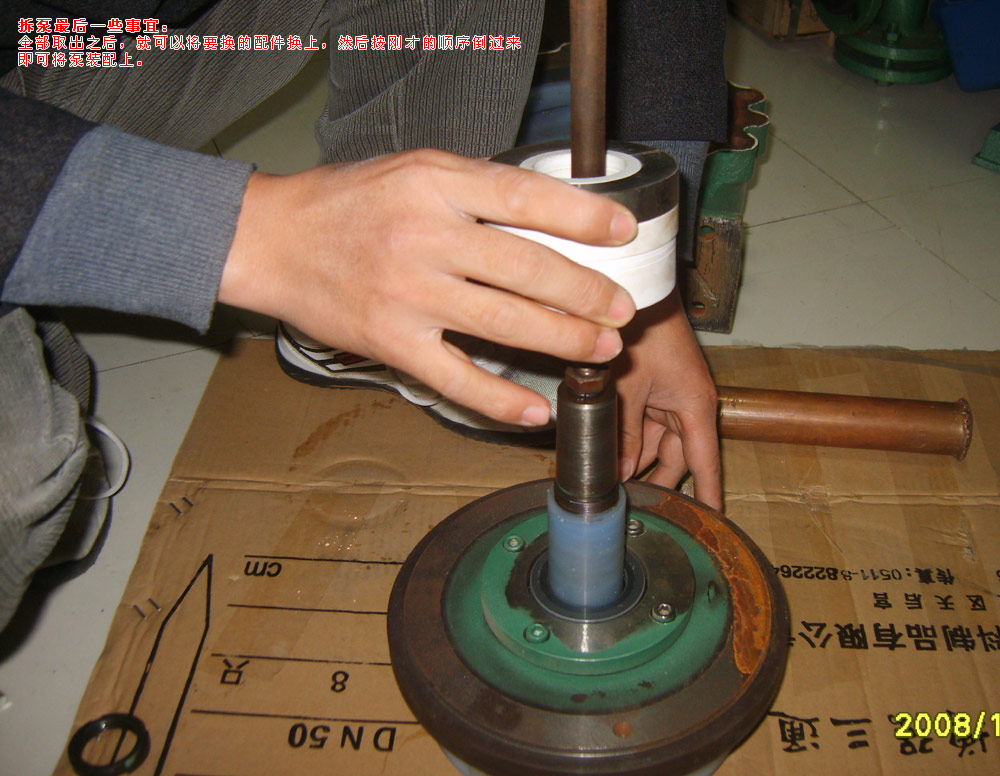

八、全部取出后,就可以将要换的配件换上,然后按刚才的顺序倒过来即可将泵装回。

如有任何疑问,欢迎随时联系  “绿环泵业”工作人员,我们全天候为您解答。

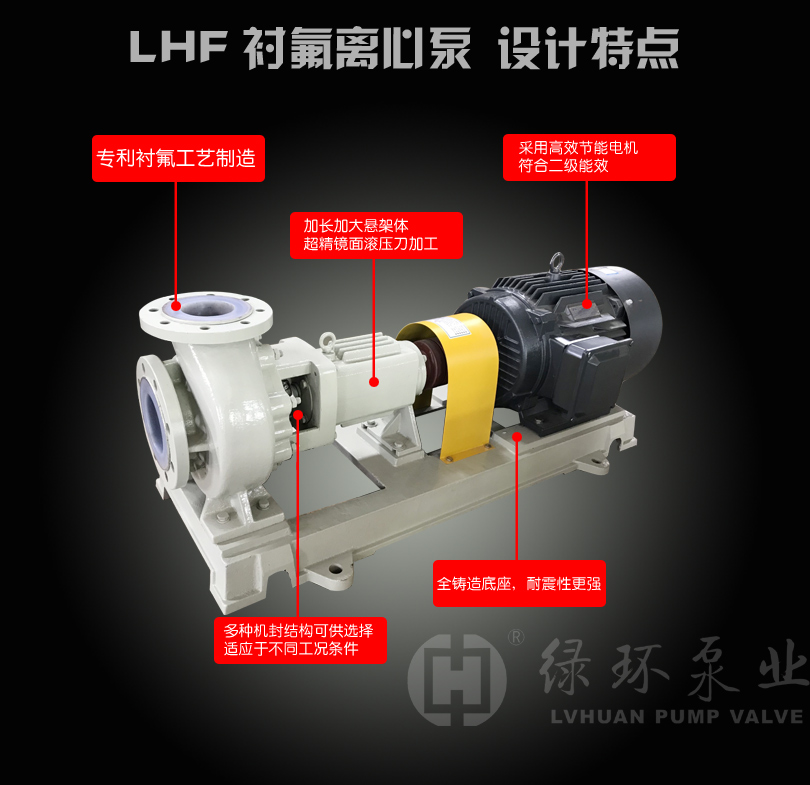

氟塑料离心泵整机图:
