耐腐蚀离心泵联轴器怎么找正

来源:http://www.lybeng.com 时间:2019-09-20 08:32:56 热度:

文章摘要

在化工行业, 耐腐蚀离心泵 的联轴器找中心是设备检修的一项重要工作,很多 离心泵 在赶赴客户现场时都会因为物流运输或者上下搬运等使联轴器不同心,转动设备轴中心若找得不准...
在化工行业,耐腐蚀离心泵的联轴器找中心是设备检修的一项重要工作,很多离心泵在赶赴客户现场时都会因为物流运输或者上下搬运等使联轴器不同心,转动设备轴中心若找得不准,必然要引起机械的超常振动。因此在每次检修中必须进行转动机械设备轴中心找正工作,使两轴的中心偏差不超过规定数值。

找中心的目的是使一转子轴中心线与另一转子轴中心线重合,即要使联轴器两对轮的中心线重合,也就是要求离心泵体轴中心线与电机轴中心线重合。***终使两对轮的外圆面同心、使两对轮的端面平行。

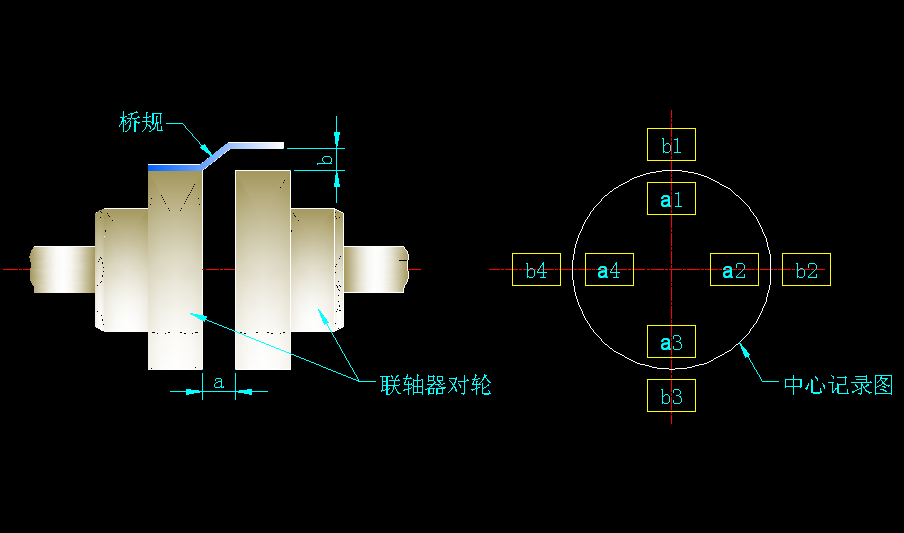

在测量时在一个转子对轮上装上磁性表座,另一个对轮上装上百分表,径向、轴向各一付,(为防止转子窜轴,轴向则需装二个表,相差180度)。连接对轮(一般一到二枚螺丝,拧紧即可),然后一起慢慢地转动转子,每隔90度停下来测量一组数据记下,测出上、下、左、右四处的径向b、轴向a四组数据,将数据记录在下图所示的方格内。



一般圆里面的为轴向数据a,外面的为径向数据b,在测得的数值中,若b1=b2=b3=b4,则表明两对轮同心;若a1=a2=a3=a4, 表明两对轮的端面平行。
若同时满足上述两个条件,则说明两轴的中心线重合;若所测数据不等,根据计算结果是否在标准范围内,超出标准则需对两轴进行找中心。

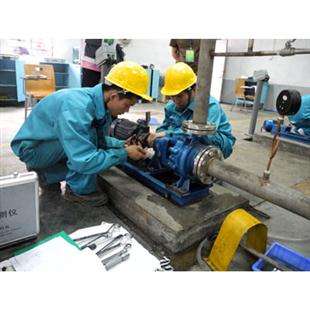

在找离心泵的中心前应准备好三付磁性标座、三只百分表、塞尺、钢卷尺、游标卡尺、千分尺等测量工具及其它工具,检查并消除可能影响对轮找中心的各种因素。如清理对轮上油污、锈斑及电机底脚、基础。连接对轮,保证两对轮距离在标准范围内

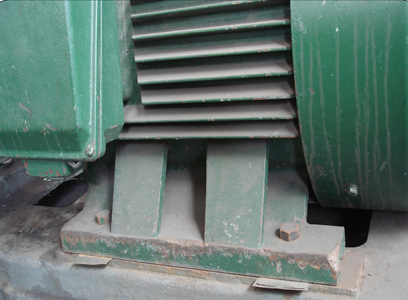

用塞尺检查电机的底脚是否平整,有无虚脚,如果有用塞尺测出数值,用铜皮垫实。
先用直尺初步找正。主要是左右径向,相差太大用百分表测量误差太大,并容易读错数据。

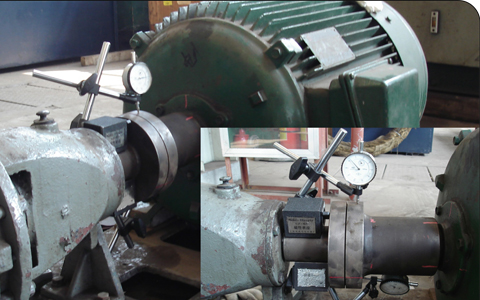

安装磁性表座及百分表。装百分表时要固定牢,但要保证测量杆活动自如。测量径向的百分表测量杆要尽量垂直轴线,其中心要通过轴心;测量轴向的二个百分表应在同一直径上,并离中心距离相等。装好后试转一周。并回到原来位置,此时测量径向的百分表应复原。为测记方便,将百分表的小表指针调到量程的中间位置,并***调到整位数。大针对零。
